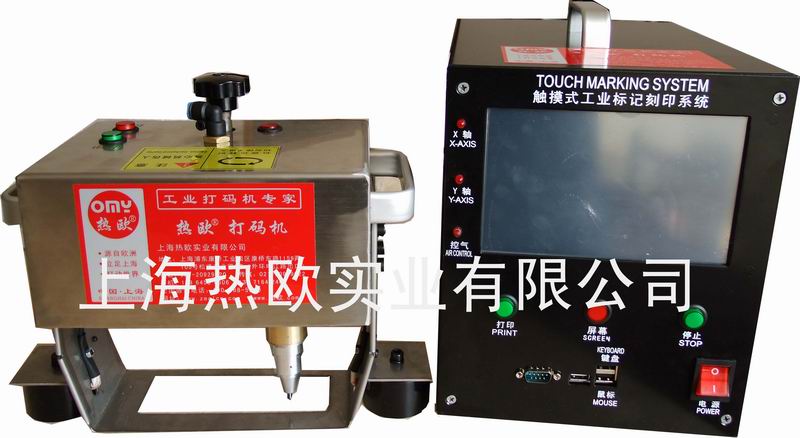

手持一体式气动打标机 S-18   详细功能介绍

特别适用

大型无法移动工件如汽车发动机、大梁等

冲击频率

大于200Hz

运行系统

7寸显示屏，单片机专用主板，内置多功能中文和英文打码机软件，无需外接电脑，触摸屏可手写录入中文字符

多种字体

多种字体可选，可加载

软件系统

热欧ThorX6工业标记刻印系统

图形编辑

软件提供,自编辑器

打印内容

各种字符、流水号、VIN码及图形防伪标记

文字编辑

同时提供各类标记文字改型编辑

适应能力


体积小、安装灵活方便

图形转换

软件提供各类图形文件转换方式

打印范围

120×30mm（可以根据要求定做）

数据检索

将每天打印内容存档，随时检索历史打印数据

主机外尺寸


220（长）*120（宽）*210（高）

自动记忆

自动记忆设定的状态、流水号数

质量标准


符合公安部公布的车辆标记要求

自动对比

自动对比流水号、VIN码，提示重复

打印深度


0.02～0.5mm 可调（视压力大小、材质硬度和刻印速度而定）

文字定位

提供鼠标拖动、方向键移动及坐标输入

工件硬度


〈HRC60

自动保存

自动提示文件保存

打印速度

每秒可达3～6个字符 (2mm字高字母或数字)

模拟显示

7寸触摸屏，可直接在屏幕上观察标记效果

打印方向

可选上、下、左、右、及管弧面、扇形

运行直观

屏幕显示即时运行路线

适用工件

各种材质、形状、尺寸

连续工作

＞48小时

输入方式

手工、自动流水号递增（可设定递增数）

符合标准

可打印国家『车辆识别代号管理规则』中规定的VIN代码。

电压 功率


220V 50Hz ±10％   约200W

装夹方便

采用电磁铁吸附

气源压力


>=0.7 Mpa（实际使用0.2 ~ 0.6 Mpa）

主机重量

4 KG（不锈钢机身外壳）

工作温度


5~45度

价 格

请来电咨询，可定做打印范围

手持一体式气动打标机 S-18 主要部件配置表

序号

子系统名称

规格型号

产地/品牌

数量

1

XY驱动器

2M420

上海

2

2

控制主板

OMYDPJ

热欧

1

3

电磁阀

35A-ACA

MAC

1

4

工业级开关电源

100W

明纬/衡孚

1

5

XY步进电机

定制型

上海

2

6

滤水调压阀

AFR2000

AIRTAC

1

7

同步带

120*30

FULONG

2

8

打印针

2、3、4 mm可选

硬质合金针芯

2

9

高精度微型直线导轨

120×30 mm

PMI

2
